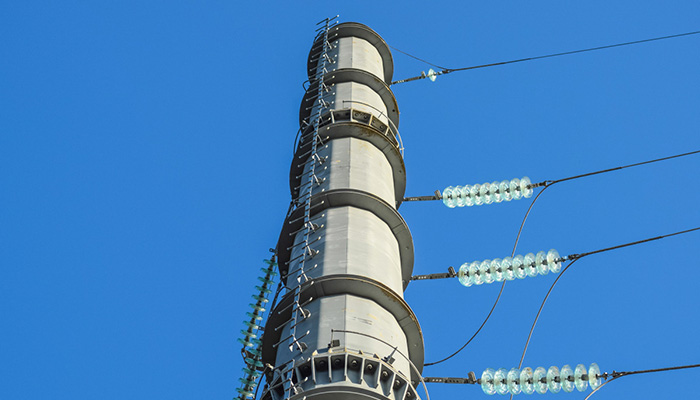

输电线路铁塔，按其形状一般分为：酒杯型、猫头型、上字型、干字型和桶型五种，按用途分有：耐张塔、直线塔、转角塔、换位塔（更换导线相位位置塔）、终端塔和跨越塔等，它们的结构特点是各种塔型均属空间桁架结构，杆件主要由单根等边角钢或组合角钢组成，材料一般使用Q235（A3F）和Q345（16Mn）两种，杆件间连接采用粗制螺栓，靠螺栓受剪力连接，整个塔由角钢、连接钢板和螺栓组成，个别部件如塔脚等由几块钢板焊接成一个组合件，因此热镀锌防腐、运输和施工架设极为方便。对于呼高在60m以下的铁塔，在铁塔的其中一根主材上设置脚钉，以方便施工作业人员登塔作业。
